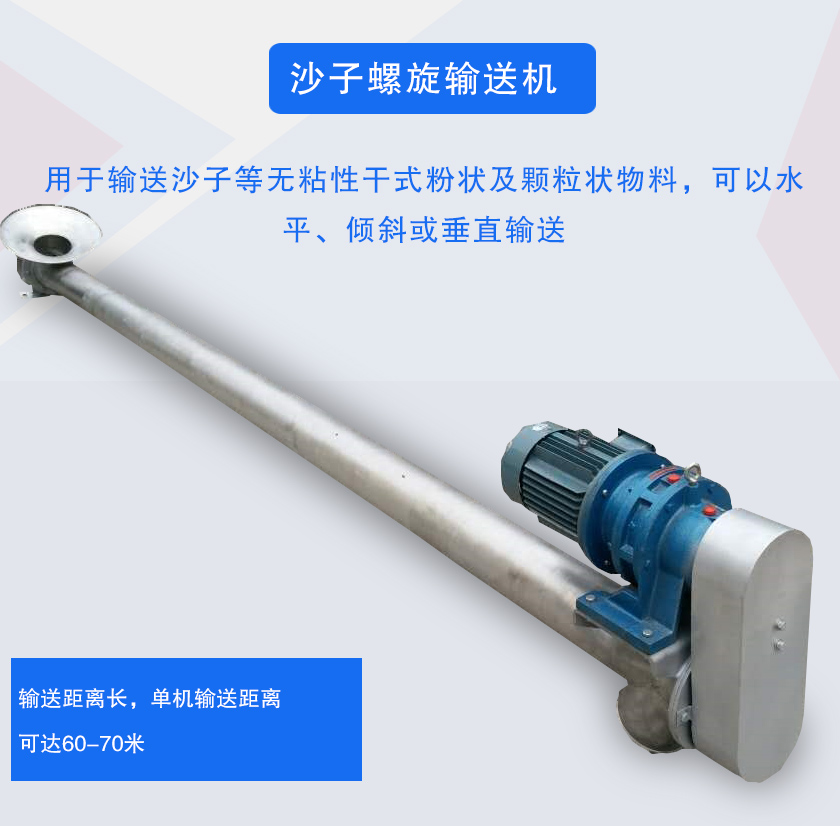

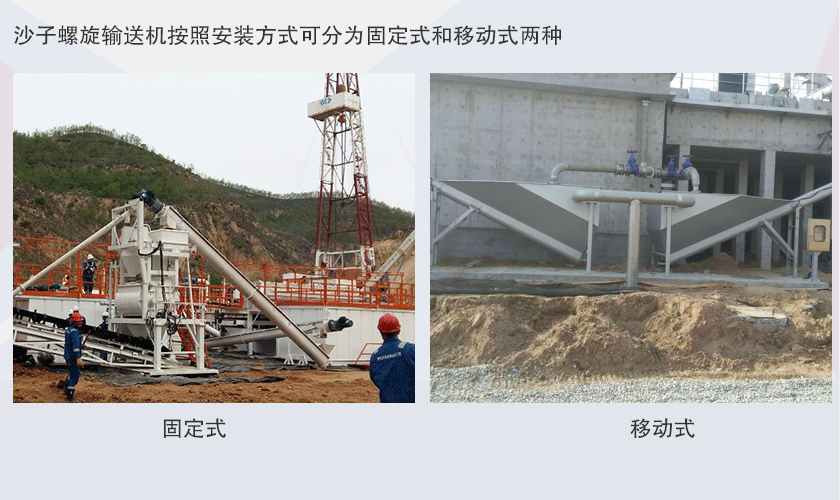

沙子螺旋輸送機主要用于輸送沙子等無粘性干式粉狀及顆粒狀物料，可以水平、傾斜或垂直輸送，沙子螺旋輸送機按照安裝方式可分為固定式和移動式兩種，按照輸送方向或轉速分為水平慢速和垂直快速兩種，在實際輸送過程中，水平慢速螺旋輸送機使用較為普遍。

行業應用

沙子螺旋輸送機適用于建材、化工、電力、冶金、煤炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等，物料溫度小于200℃。

突出優勢

1、輸送距離長，單機輸送距離可達60-70米；

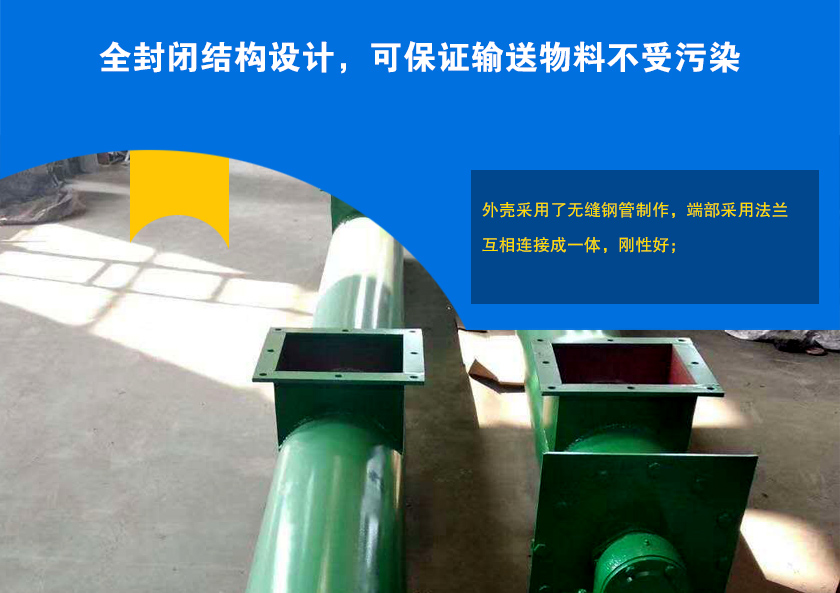

2、全封閉結構設計，可保證輸送物料不受污染；

3、出料端設有清掃裝置，可減少物料堵塞；

4、外殼采用了無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好；

5、可根據用戶要求采用不同角度布置。

細節與結構

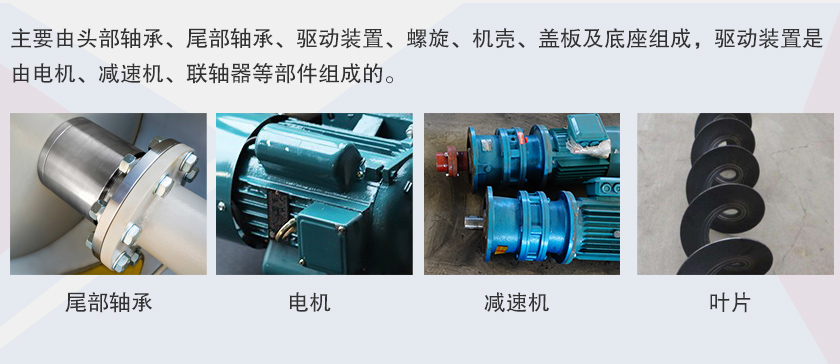

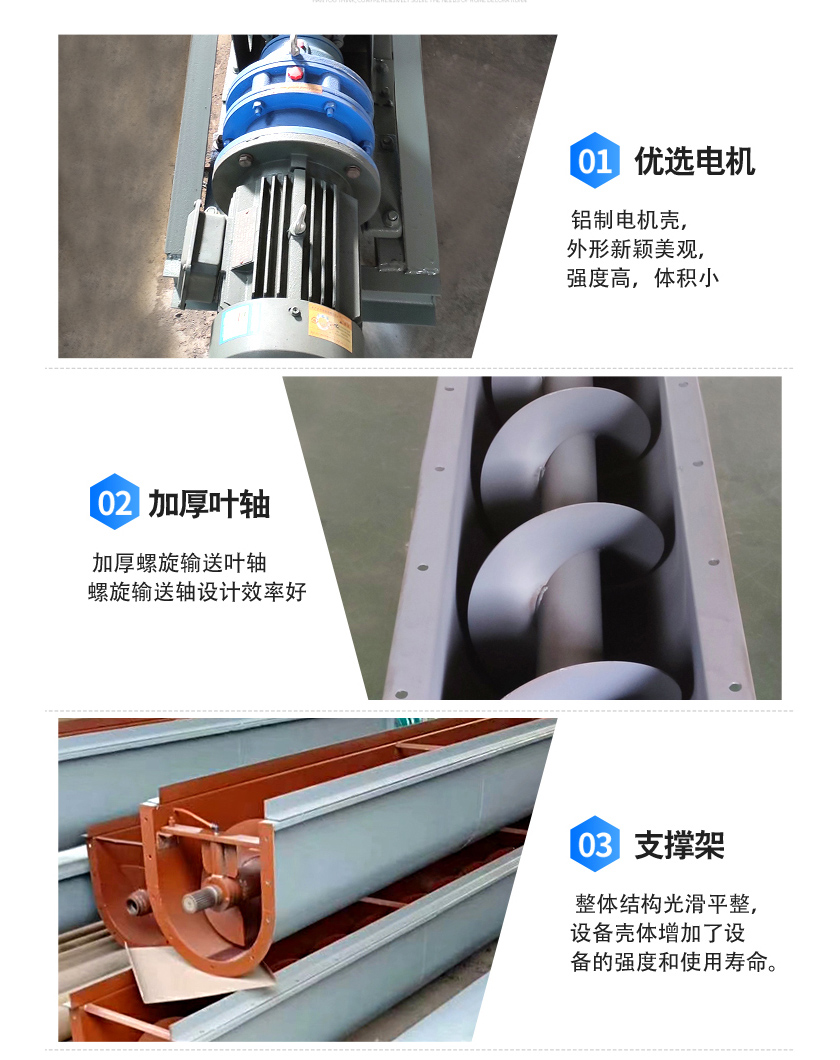

沙子螺旋輸送機主要由頭部軸承、尾部軸承、驅動裝置、螺旋、機殼、蓋板及底座組成，驅動裝置是由電機、減速機、聯軸器等部件組成的。

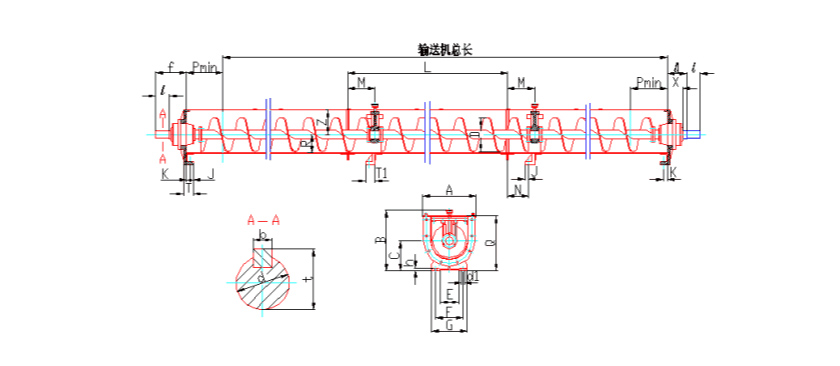

沙子螺旋輸送機外形尺寸

工作原理

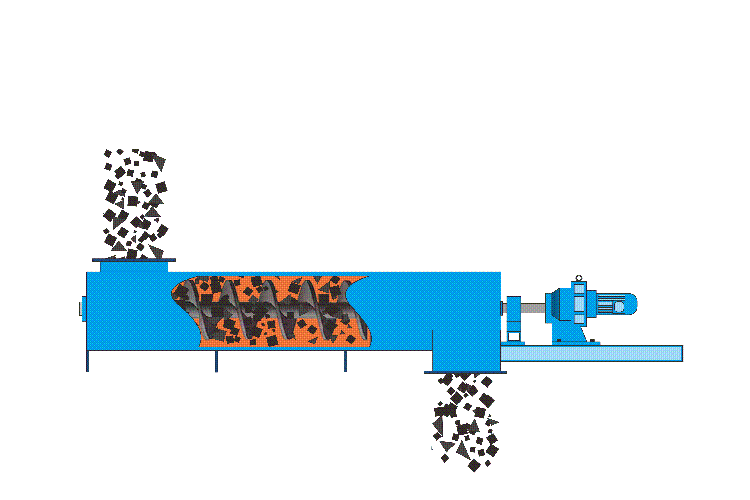

沙子螺旋輸送機主要是電機帶動螺旋回轉，當螺旋軸轉動時，由于物料的重力及其與槽體壁所產生的摩擦力，使物料只能在葉片的推送下沿著輸送機的槽底向前移動，以實現對物料的輸送。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
