產品介紹

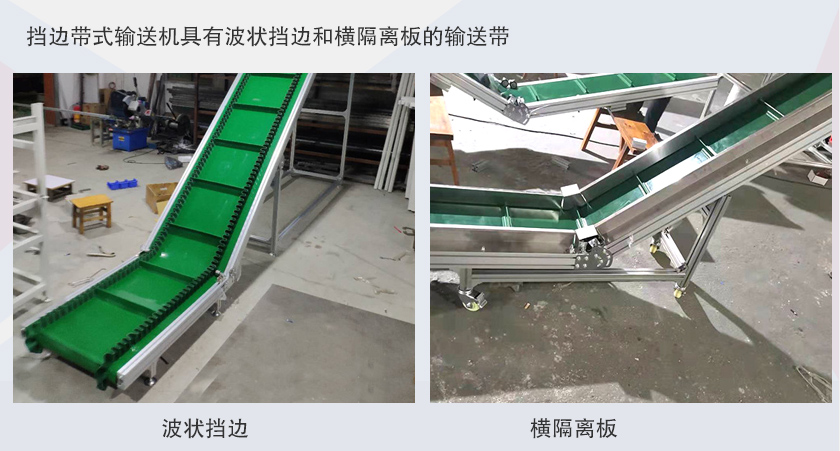

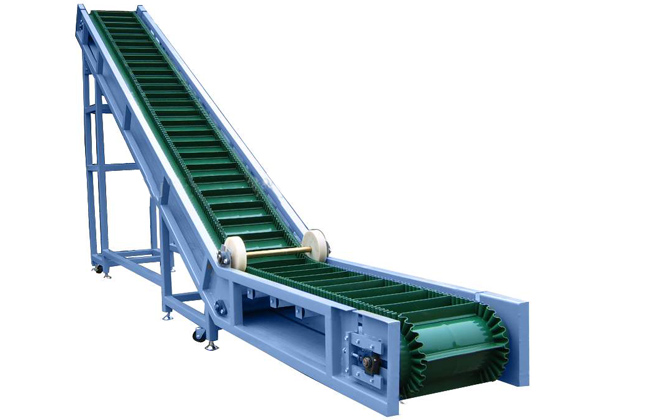

擋邊帶式輸送機具有波狀擋邊和橫隔離板的輸送帶，適用于大傾角連續輸送散裝物料，擋邊帶式輸送機的輸送帶兩則有波狀紋的擋邊，皮帶中間部位有橫隔板，在輸送物料的過程中不容易撒料和下滑，適用于大傾角連續輸送散狀物料。

應用環境

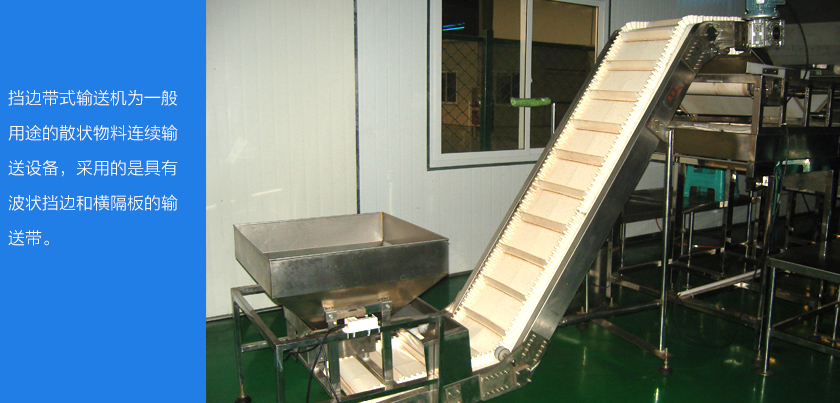

1、擋邊帶式輸送機為一般用途的散狀物料連續輸送設備，采用的是具有波狀擋邊和橫隔板的輸送帶。因此，特別適用于大傾角輸送。

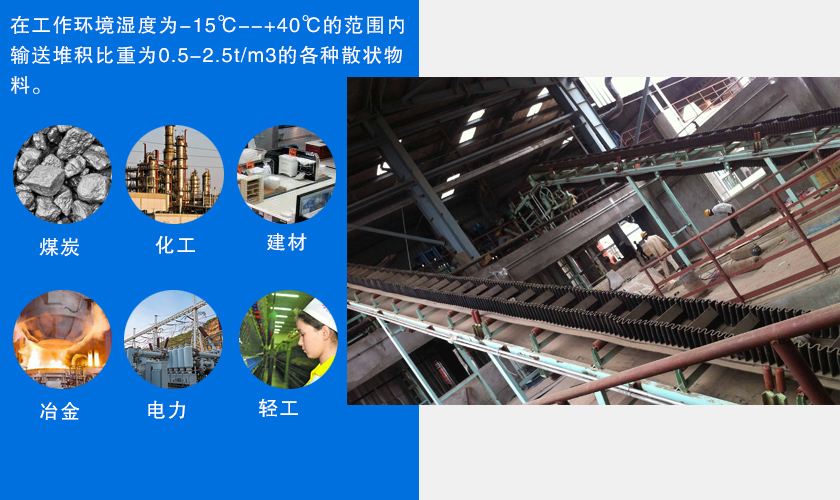

2、可用于煤炭、化工、建材、冶金、電力、輕工、糧食、港口、船舶等行業，在工作環境濕度為-15℃--+40℃的范圍內輸送堆積比重為0.5-2.5t/m3的各種散狀物料。

3、對于輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的輸送帶。

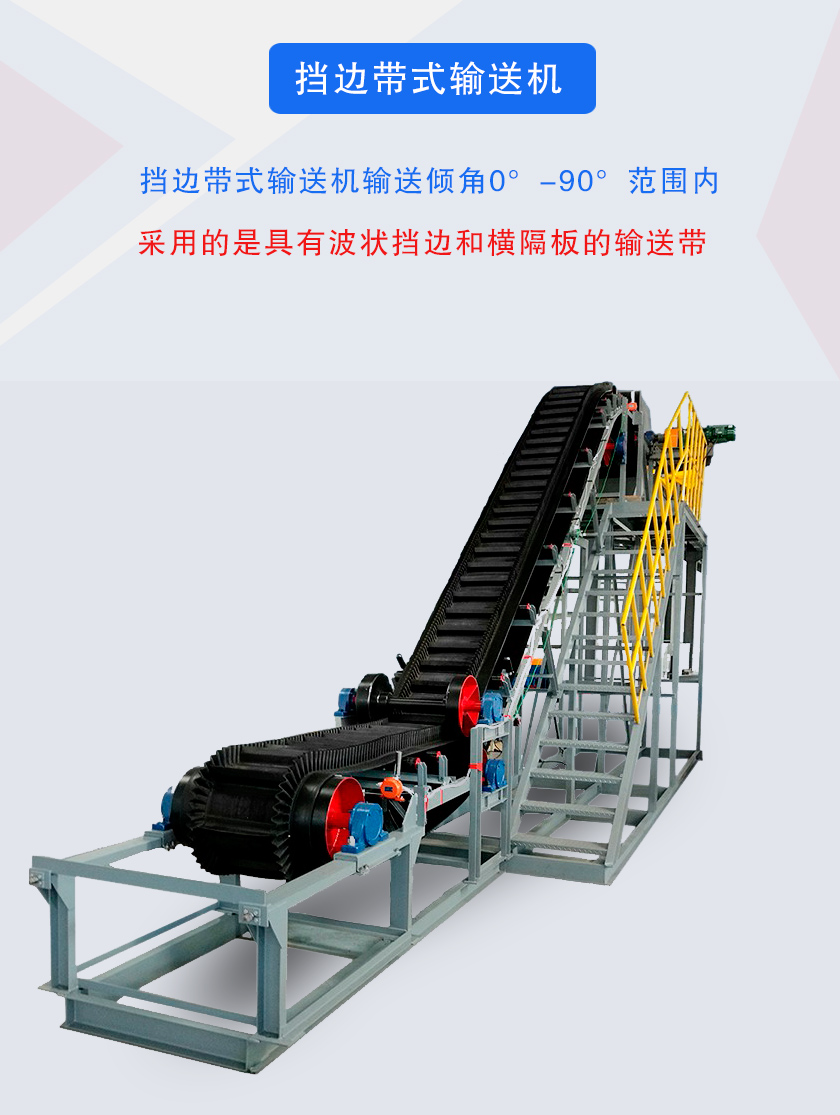

4、擋邊帶式輸送機輸送傾角0°-90°范圍內。

突出優勢

1、波狀擋邊輸送帶和橫隔板設計，可以防止物料在輸送過程中散落或下滑。

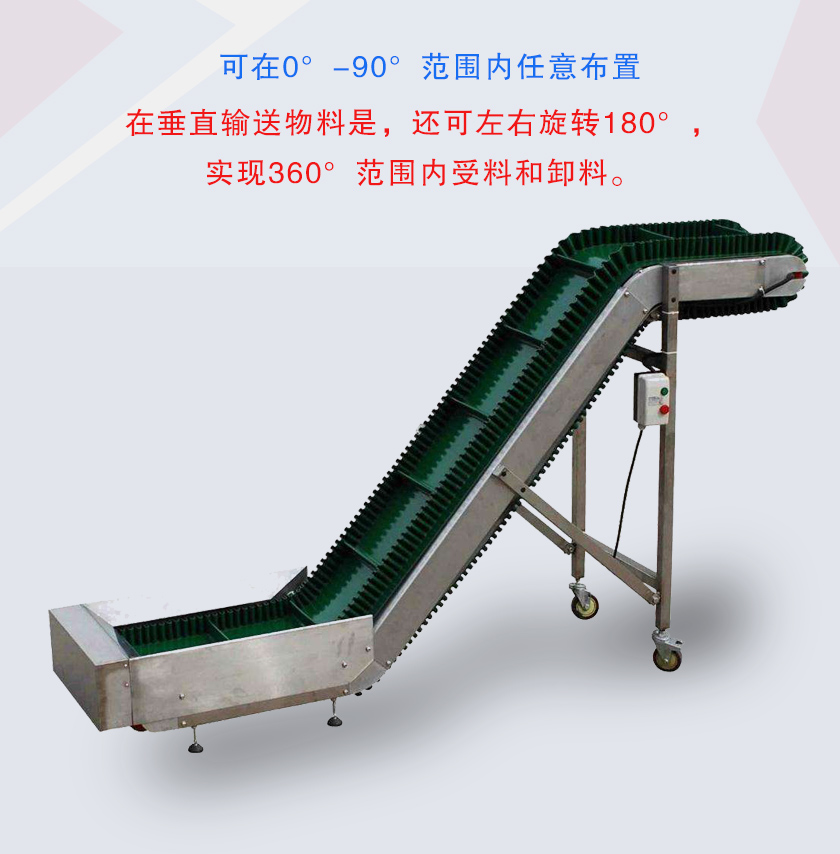

2、可在0°-90°范圍內任意布置，在垂直輸送物料是，還可左右旋轉180°，實現360°范圍內受料和卸料。

3、該機傾角大、整機長度短，與普通帶式輸送機相比，可減少托輥數量，輸送帶長度以及物料重量，因此減少了托輥?zhàn)枇洼斔蛶Ъ拔锪纤牡墓β剩档湍芎摹?/p>

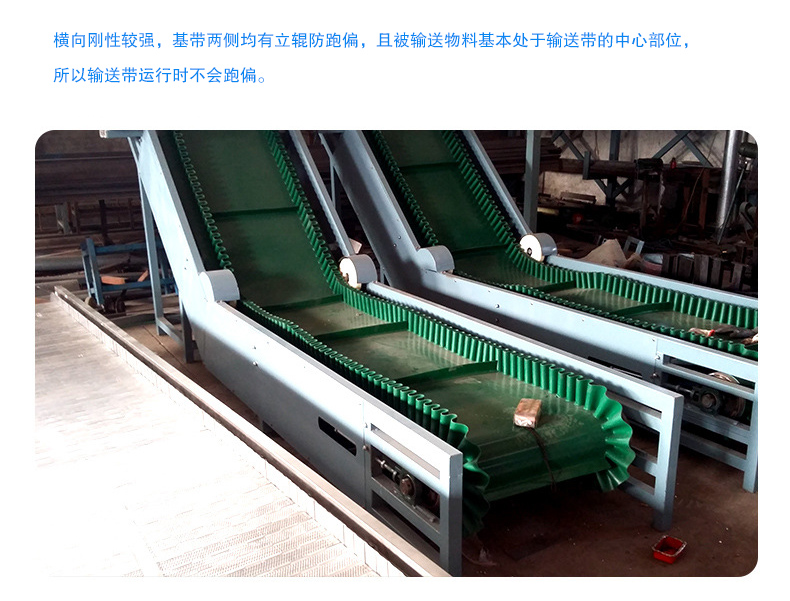

4、橫向剛性較強，基帶兩側均有立輥防跑偏，且被輸送物料基本處于輸送帶的中心部位，所以輸送帶運行時不會跑偏。

結構與細節

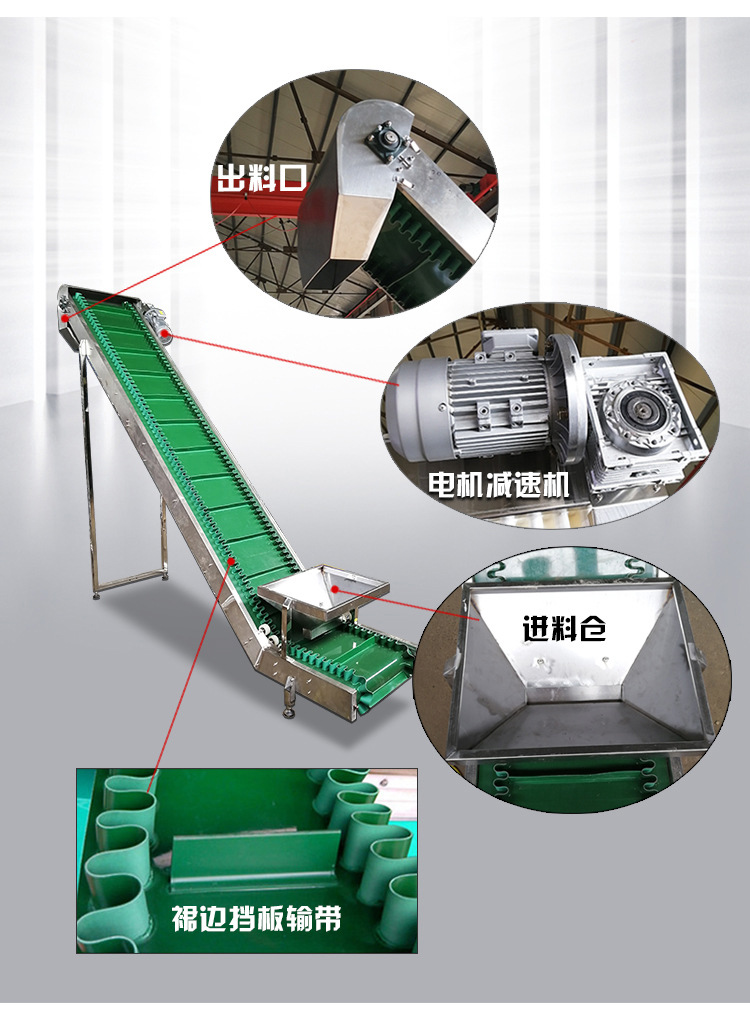

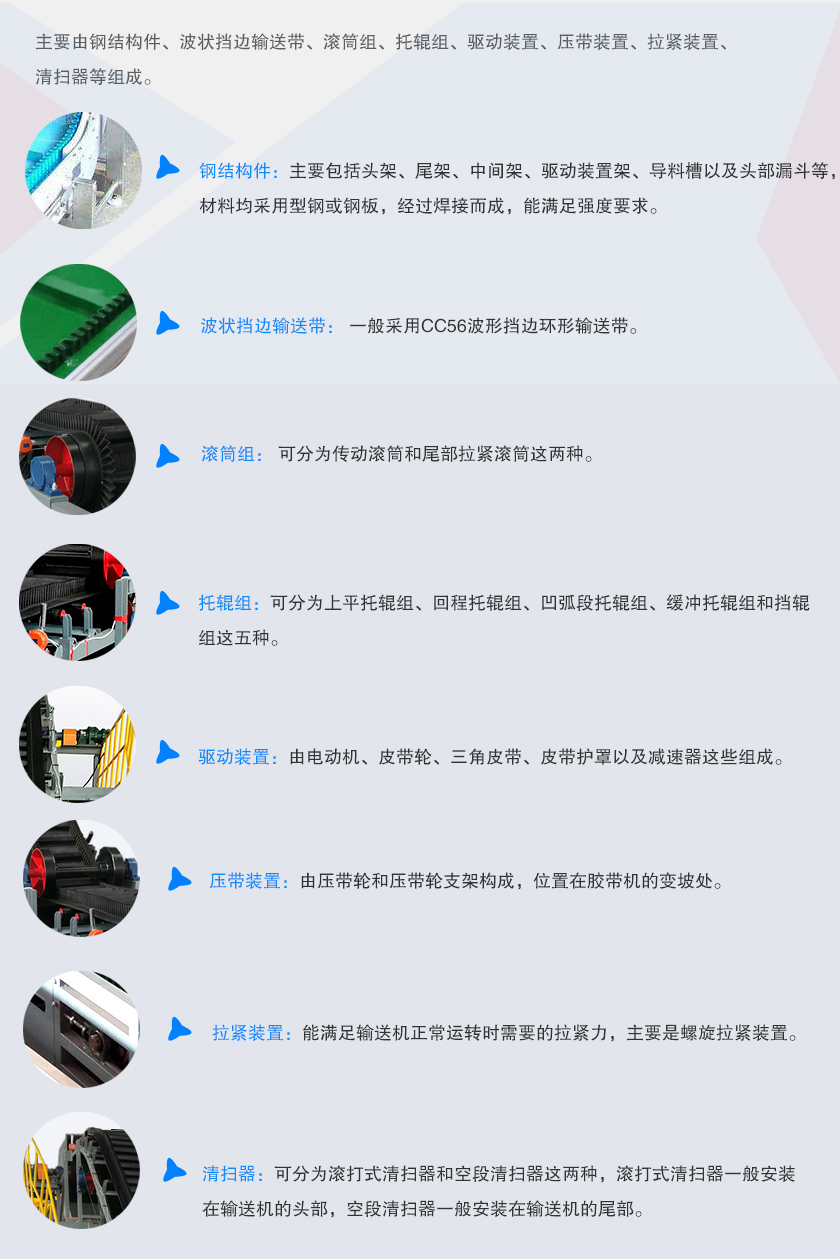

主要由鋼結構件、波狀擋邊輸送帶、滾筒組、托輥組、驅動裝置、壓帶裝置、拉緊裝置、清掃器等組成。

鋼結構件：主要包括頭架、尾架、中間架、驅動裝置架、導料槽以及頭部漏斗等，材料均采用型鋼或鋼板，經過焊接而成，能滿足強度要求。

波狀擋邊輸送帶 ：一般采用CC56波形擋邊環形輸送帶。

滾筒組：可分為傳動滾筒和尾部拉緊滾筒這兩種。

托輥組：可分為上平托輥組、回程托輥組、凹弧段托輥組、緩沖托輥組和擋輥組這五種。

驅動裝置：由電動機、皮帶輪、三角皮帶、皮帶護罩以及減速器這些組成。

壓帶裝置：由壓帶輪和壓帶輪支架構成，位置在膠帶機的變坡處。

拉緊裝置：能滿足輸送機正常運轉時需要的拉緊力，主要是螺旋拉緊裝置。

清掃器：可分為滾打式清掃器和空段清掃器這兩種，滾打式清掃器一般安裝在輸送機的頭部，空段清掃器一般安裝在輸送機的尾部。

工作原理

擋邊帶式輸送機的輸送帶即是牽引也是承載構件,通過承載物料的輸送帶的運動進行物料輸送的連續輸送設備，輸送帶繞經傳動滾筒和尾部滾筒形成載極環形帶，上下輸送帶由托輥支承以限制輸送帶的撓曲垂度，拉緊裝置為輸送帶正常運行提供所需的張力。工作時驅動裝置驅動傳動滾筒，通過傳動滾筒和輸送帶之間的摩擦力驅動輸送帶運行，物料裝在輸送帶上和輸送帶一起運動以完成對物料的輸送。

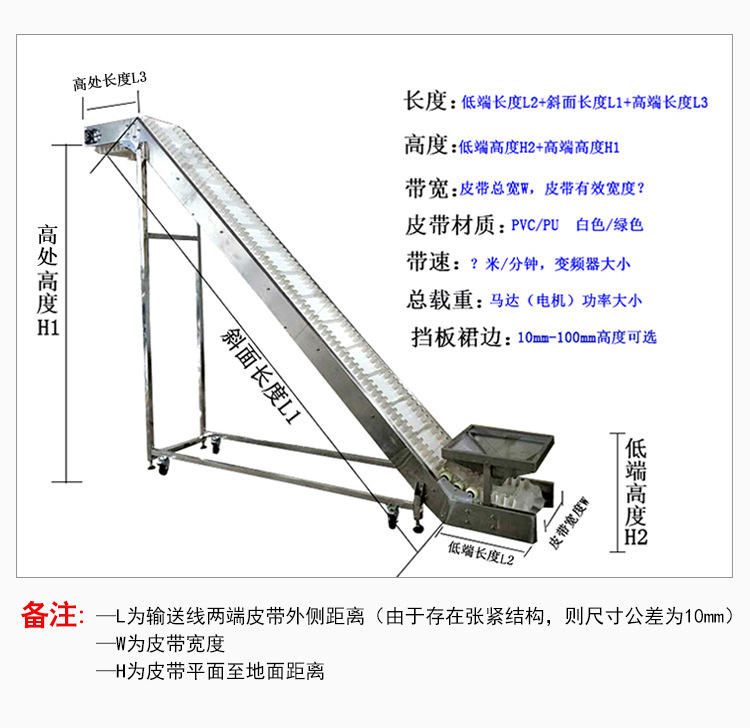

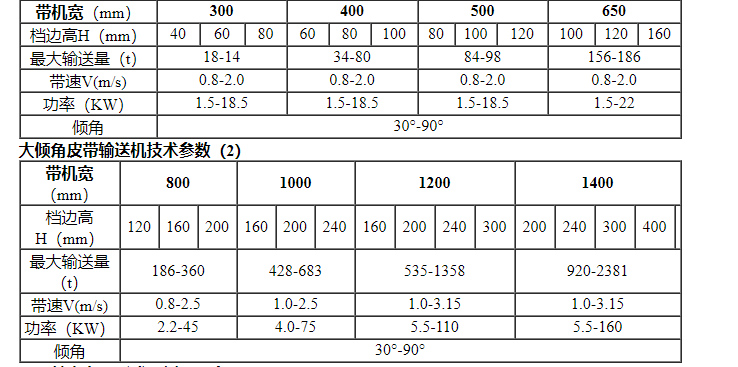

技術參數

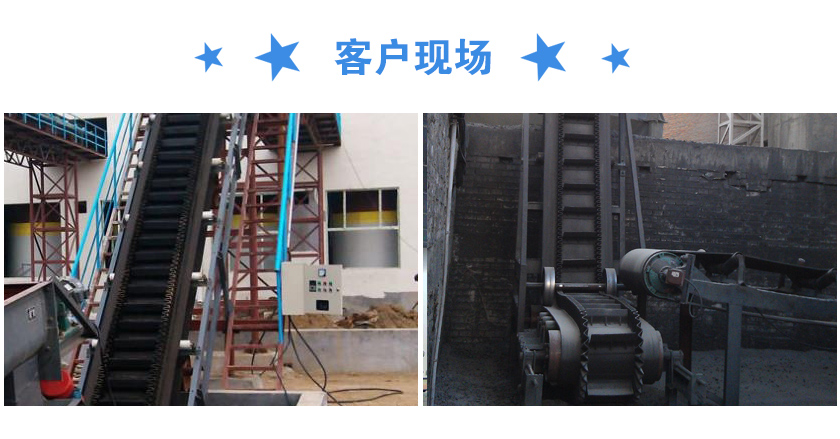

現場案例

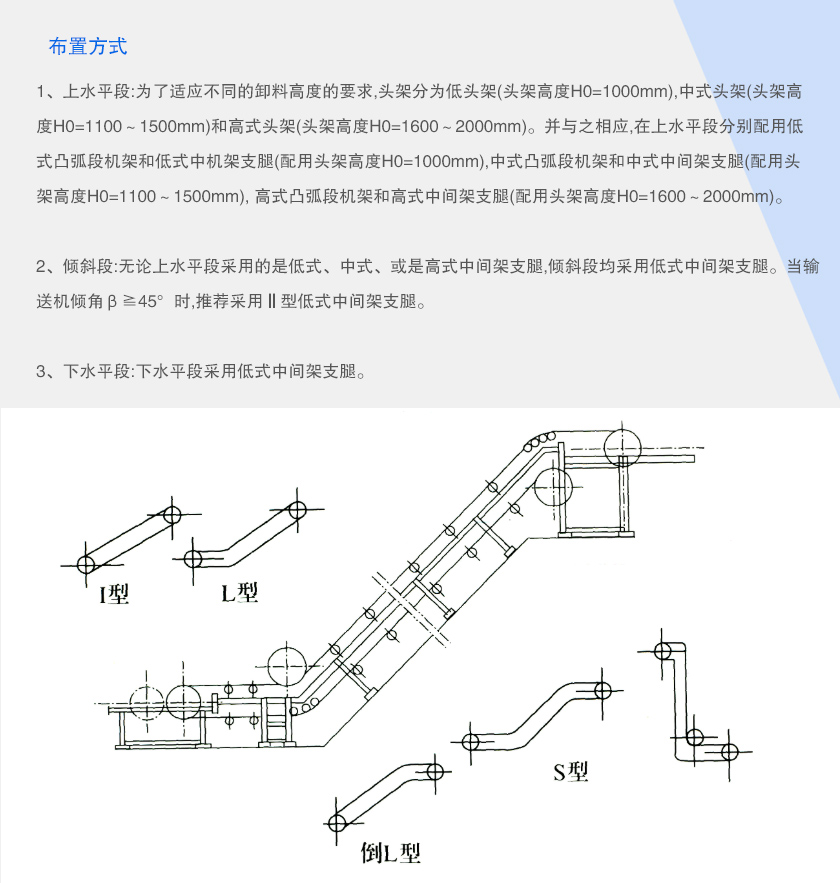

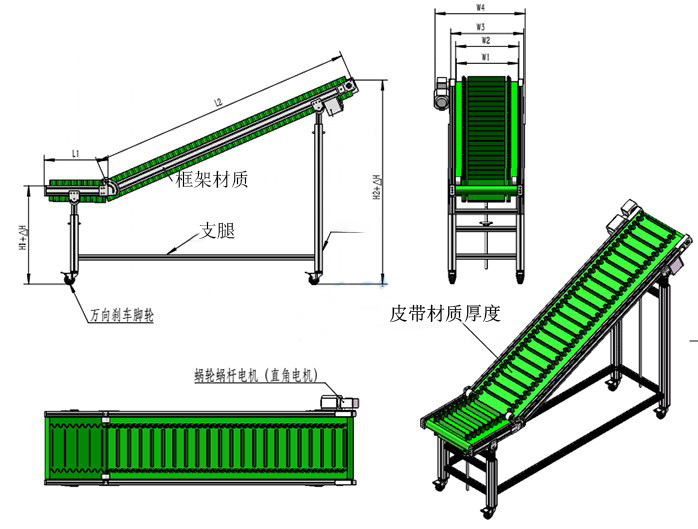

布置方式



1、上水平段:為了適應不同的卸料高度的要求,頭架分為低頭架(頭架高度H0=1000mm),中式頭架(頭架高度H0=1100～1500mm)和高式頭架(頭架高度H0=1600～2000mm)。并與之相應,在上水平段分別配用低式凸弧段機架和低式中機架支腿(配用頭架高度H0=1000mm),中式凸弧段機架和中式中間架支腿(配用頭架高度H0=1100～1500mm), 高式凸弧段機架和高式中間架支腿(配用頭架高度H0=1600～2000mm)。

2、傾斜段:無論上水平段采用的是低式、中式、或是高式中間架支腿,傾斜段均采用低式中間架支腿。當輸送機傾角β≧45°時,推薦采用Ⅱ型低式中間架支腿。

3、下水平段:下水平段采用低式中間架支腿。
